数字终端播放服务器的使用
1.数字终端播放服务器前面板

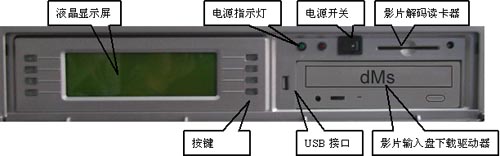

数字终端播放服务器前面板示意图
液晶显示屏 :显示功能菜单
操作按键:对应液晶显示的功能菜单进行相应操作
前面板盖:保护机内设备
电源指示
影片输入盘下载驱动器 :用于影片输入盘下载。
电源开关:开启播放服务器
USB接口:用于影片传输硬盘下载的接口。
影片解码卡读卡器 :读取影片解码卡的设备。
2.dMs-1000终端播放服务器后面板

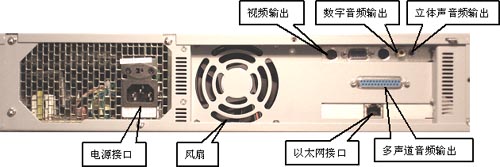

数字终端播放服务器后面板示意图
视频输出接口
数字音频输出接口
模拟音频立体声输出接口
模拟音频多声道输出接口
以太网接口:用于影片直连下载
电源接口
3.影片放映操作
开机准备
按《数字终端放映点设备》中的数字终端放映设备连接图连接,连接投影机、播放服务器、音频功率放大器、音箱。仔细检查,确认音、视频输出接口连接无误。确保正确可靠连接后,插上电源线
开机的基本操作
打开前面板盖,按下电源开关,启动设备。
合上前面板盖,可以看到液晶显示在最下方的滚动条表示设备正在启动,需要等待。该滚动条会循环滚动,直到设备启动完成,设备启动过程大概需要1~3分钟。进入待机页面。
设备启动完成之后进入待机页面:

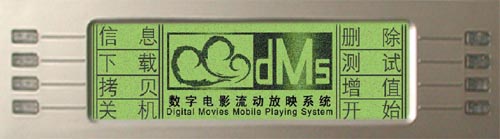

数字终端播放服务器开机页面
开机操作完成,液晶控制板显示说明如下
左排按键对应:
信息:查询影片解码卡信息(可放映影片及相应放映场次)
下载:影片下载至播放服务器
拷贝:影片输入盘的影片拷贝至播放服务器
关机:关闭播放服务器
右排按键对应:
删除:删除播放服务器已存储的数字影片
测试:放映投影机和音响测试片
增值:背景音乐、声道模式设置
开始:浏览和放映播放服务器当前存储的数字影片
声道设置

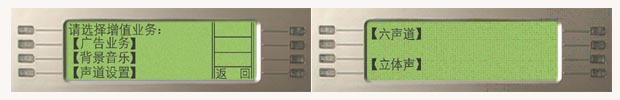

数字终端播放服务器声道设置页面
功能:选择影片放映声道模式
按“增值”后,选择“声道设置”进入选择界面。
按“六声道”音频以6个声道输出,按“立体声”音频以2个声道输出。
设备测试

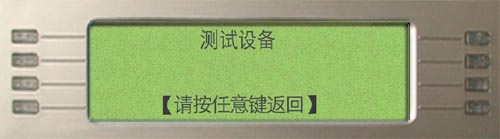

数字终端播放服务器设备测试页面
在待机页面,按菜单右侧“测试”按键,进入设备测试页面,设备测试操作用于播放音响设备和投影机的测试
音响测试:
测试声音输出的相位和响度
相位测试:画面依次显示:左声道、中置、右声道、左环绕、右环绕、重低音。根据画面显示内容,相应声道音箱有声音。
